常見霍爾電流傳感器的原理介紹

發布日期：2018/6/15 14:40:57　點擊：12413

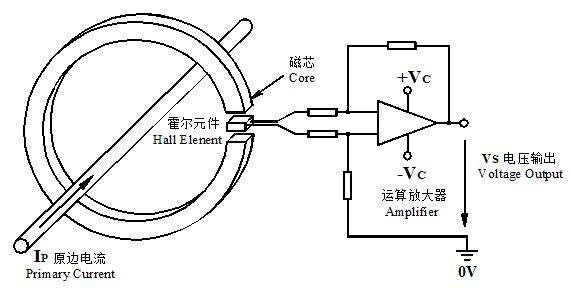

一、開環爾電流傳感器

◆電流傳感器工作原理：原邊電流IP流過導體產生的磁場聚集在磁環內，這一磁場的大小與流過導體的電流成正比，通過磁環氣隙中霍爾元件進行測量并放大輸出，其輸出電壓VS精確的反映原邊電流IP。

◆特點：a,原邊與副邊之間高度絕緣  b,體積小，重量輕  c,無插入損耗 d,檢測范圍廣 e,電耗低

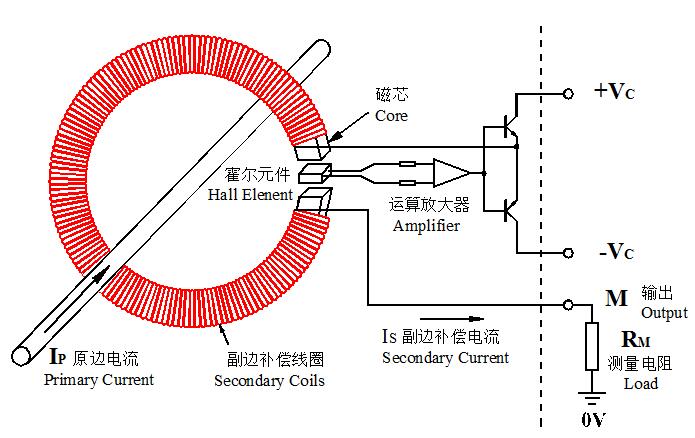

二、閉環霍爾電流傳感器





◆工作原理：原邊電流IP流過導體，產生的磁場，聚集在磁環內，通過磁環氣隙中霍爾元件輸出信號控制的補償電流IS流過副邊線圈產生的磁場進行補償，其補償電流IS精確的反映原邊電流IP。

◆特點：a,頻帶范圍寬  b,精度高 c,響應時間快、d,溫漂小 e,線性度好 f,電流輸出，抗干擾能力強

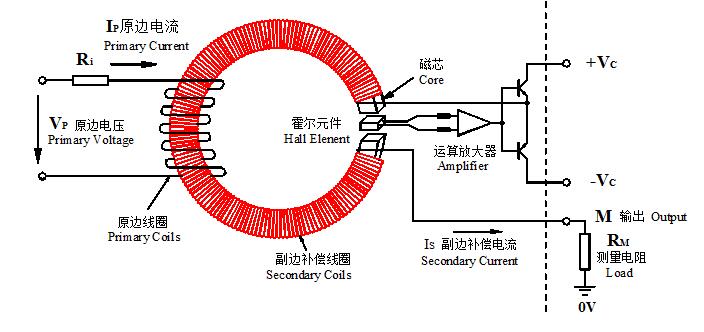

三、閉環霍爾電壓傳感器



◆工作原理：原邊電壓VP經過Ri產生電流，流過原邊線圈產生磁場，聚集在磁環內，通過磁環氣隙中霍爾元件輸出信號控制的補償電流IS流過副邊線圈產生的磁場進行補償，其補償電流IS精確的反映原邊電壓VP。

◆      特點：a,精度高  b,線性度好  c,抗干擾能力強  d,溫漂小  e,共模抑制比強
