霍爾電流傳感器電流輸出型的應用分析

在單片機控制的許多應用場合，都要使用傳感器來將單片機不能直接測量的信號轉換成單片機可以處理的電模擬信號，如溫度傳感器、電流傳感器、壓力傳感器、流量傳感器等。早期的傳感器大多為電壓輸出型，即將測量信號轉換為0-5V電壓輸出，通過模擬數字轉換電路轉換為數字信號供單片機讀取、控制。但在信號需要遠距離傳輸或使用環境中電網干擾較大的場合，電壓輸出型傳感器的使用受到了限制，暴露了抗干擾能力較差等缺點，而電流輸出型傳感器以其具有較高的抗干擾能力得到了廣泛應用。
   電壓輸出型霍爾電流傳感器抗干擾能力差，有時輸出的直流電壓上還疊加有交流成分，使單片機產生誤判斷，控制出現錯誤，嚴重時還會損壞設備。
    電流輸出型霍爾電流傳感器的輸出范圍常用的有0～20mA及4～20mA等，傳感器輸出最小電流及最大電流時，分別代表傳感器所標定的最小及最大額定輸出值。
     如測量范圍為以0～100A的霍爾電流傳感器為例進行敘述。對于輸出0～20mA的傳感器0mA電流對應0A測量電流值，輸出4～20mA的傳感器4mA電流對應0A測量電流值，兩類傳感器的20mA電流都對應100A測量電流值。
   對于輸出0～20mA的霍爾電流傳感器，在電路設計上我們只需選擇合適的降壓電阻，通過A/D轉換器直接將電阻上的電壓轉換為數字信號即可，電路調試及數據處理都比較簡單。
   對于輸出4～20mA的霍爾電流傳感器，電路調試及數據處理上都比較煩瑣。但這種傳感器能夠在傳感器線路不通時，通過是否能檢測到正常范圍內的電流，判斷電路是否出現故障，因此使用更為普遍。
4～20mA傳感器的一般處理方法

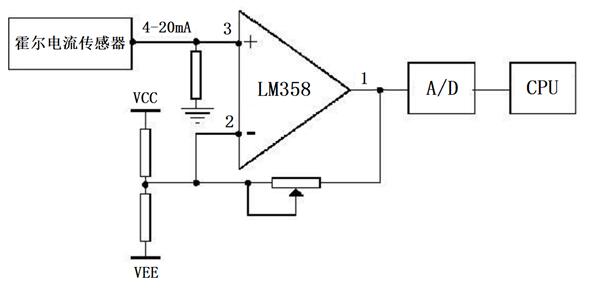

由于4～20mA傳感器輸出4mA時，在取樣電阻上的電壓不等于0，直接經模擬數字轉換電路轉換后的數字量也不為0，單片機無法直接利用，通過公式計算過于復雜。因此一般的處理方法是通過硬件電路將4mA在取樣電阻上產生的電壓降消除，再進行A/D轉換，工作原理如下圖。

電流在屏幕上以電流值的形式顯示出來。
