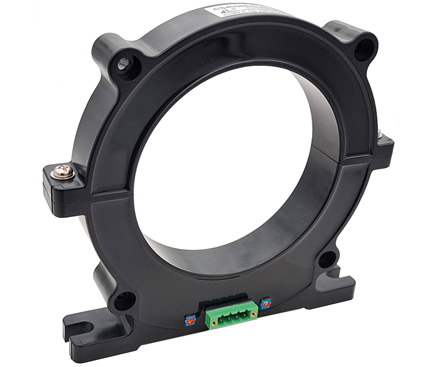

CS20000EKL系列

電參數

型號

CS500EKL

CS1000EKL

CS2000EKL

CS5000EKL

CS10000EKL

CS20000EKL

I_PN

原邊額定輸入電流

500

1000

2000

5000

10000

20000

A

I_P

原邊電流測量范圍

0～±1000

0～±2000

0～±3000

0～±6000

0～±12000

0～±24000

A

V_OUT

副邊額定輸出電壓

4或5V(±1%)

V

V_C

電源電壓

±12～±15(±5%)

V

I_C

電流消耗

<35

mA

V_d

絕緣電壓

在原邊與副邊電路之間6kV有效值/50Hz/1分鐘

ε_L

線性度

<1

%FS

V₀

零點失調電壓

T_A=25℃                             <25

mV

V_OM

磁失調電壓

I_PN→0                              <20

mV

V_OT

失調電壓溫漂

I_P=0  T_A=-25～+85℃                 <±1

mV/℃

Tr

響應時間

≤10

μs

f

頻帶寬度(-3dB)

DC～6

kHz

T_A

工作環境溫度

-25～+85

℃

T_S

貯存環境溫度

-40～+100

℃

R_L

負載電阻

≥10K

Ω

m

質量(約）

1150

g

標準

Q/320115QHKJ01-2016

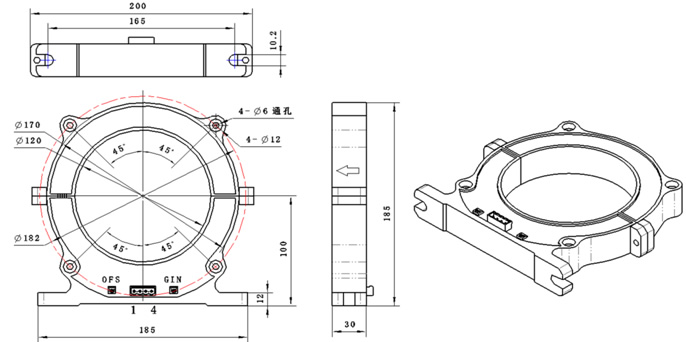

外形尺寸

引腳說明：1,+15V  2,-15V  3,V_OUT  4,0V(電源地)  OFS,零點調節  GIN,幅度調節

使用說明

1、錯誤的接線可能導致傳感器損壞。傳感器通電后，當被測電流從傳感器箭頭方向穿過，即可在輸出端測得同相電壓值。

2、為了達到最佳的測試精度，過流銅排或電纜應安裝在傳感器中心位置。

3、此外型傳感器可按用戶需求定制最大額定輸入80000A電流的量程；供電可選擇單電源12V或24V；輸出可選擇0-4V，0-5V，0-10V，0-20mA，4-20mA，12mA±8mA等。
