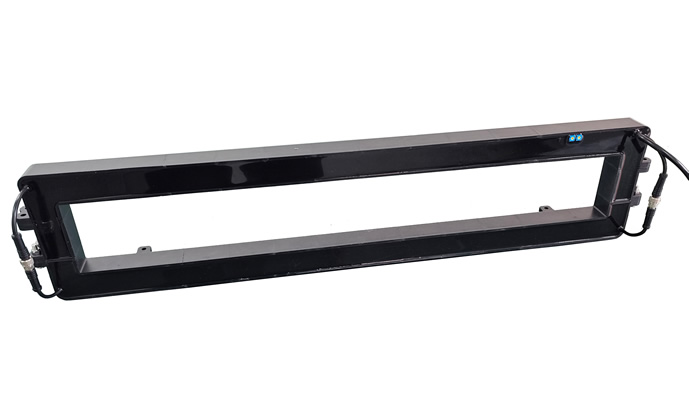

CS30000KUW/5V系列

電參數

型號

CS5000
KUW/5V

CS10000
KUW/5V

CS15000
KUW/5V

CS20000
KUW/5V

CS30000
KUW/5V

I_PN

原邊額定輸入電流

5000

10000

15000

20000

30000

A

I_P

原邊電流測量范圍

0～±10000

0～±15000

0～±22500

0～±30000

0～±35000

A

V_OUT

副邊額定輸出電壓

5±1%

V

V_C

電源電壓

±15(±5%)

V

I_C

電流消耗

<100

mA

V_d

絕緣電壓

在原邊與副邊電路之間6kV有效值/50Hz/1分鐘

ε_L

線性度

<1

%FS

V₀

零點失調電壓

T_A=25℃                        <±25

mV

V_OM

磁失調電壓

I_PN→0                          <±25

mV

V_OT

失調電壓溫漂

I_P=0  T_A=-25～+85℃             <±1

mV/℃

Tr

響應時間

<10

μs

f

頻帶寬度(-3dB)

DC～20

kHz

T_A

工作環境溫度

-25～+85

℃

T_S

貯存環境溫度

-25～+100

℃

m

質量(不含引出線）

10600

g

標準

Q/320115QHKJ01-2016

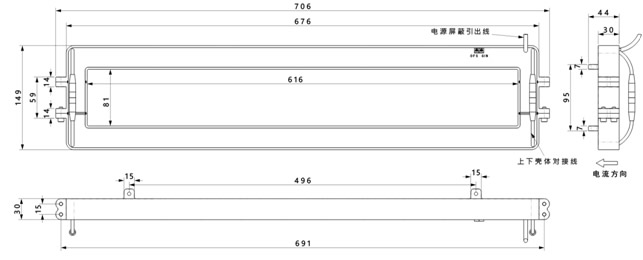

外形尺寸

引線說明： 紅線,+15V  藍線,-15V  黃線,V_OUT  黑線,0V   OFS,零點調節  GIN,幅度調節

使用說明

1、錯誤的接線可能導致傳感器損壞。傳感器通電后，當被測電流從傳感器箭頭方向穿過，即可在輸出端測得同相電壓值。

2、上下殼體對接線只作為電氣連接作用，切不可用力拉扯。引出線使用屏蔽護套線，線蔽層應與電源地連接，以防止電磁干擾。
