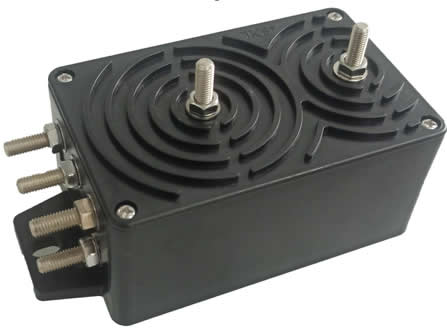

磁通門高精度傳感器

DVSM3000EV/5V系列

應用磁通門原理的電流傳感器，能在電隔離條件下測量直流、交流、脈沖以及各種不規則波形的 電壓。具有超高的精度及線性度，超高的靈敏度及分辨率，極低的失調電流及溫度漂移。廣泛應 用于儀器儀表，醫療設備，計量及校準，實驗室，高精度電源，新能源汽車等。 型號:高精度電壓傳感器 訪問:14592次 產品手冊下載
  • 產品詳情

電參數

型號

DVSM050

EV/5V

DVSM200

EV/5V

DVSM500

EV/5V

DVSM1000

EV/5V

DVSM2000

EV/5V

DVSM3000

EV/5V

VPN

原邊額定輸入電壓

50

200

500

1000

2000

3000

V

VP

原邊電壓測量范圍

±120%

VOUT

副邊額定輸出電壓

  5

V

VC

電源電壓

±12～±15(±5%)

V

IC

電流消耗

VP=0                               <35

mA

Vd

絕緣電壓

在原邊與副邊電路之間6kV有效值/50Hz/1分鐘

εL

線性度

<0.05

%FS

X

精度

TA=25℃ VC=±15V                   ±0.1

%

V0

零點失調電壓

TA=25℃                           <±5

mV

VOT

失調電壓溫漂

VP=0  TA=-25～+85℃               <±0.1

mV/℃

Tr

響應時間

<1

us

f

頻帶寬度(-3dB)

DC～100

kHz

TA

工作環境溫度

-25～+85

℃

TS

貯存環境溫度

-40～+100

℃

Rp

輸入內阻(約）

50K

200K

0.5M

1.0M

2.0M

3.0M

Ω

RL

負載電阻

≥5K

Ω

CL

負載電容

＜5

nF

m

質量(約）

480

g

標準

Q/320115QHKJ01-2016

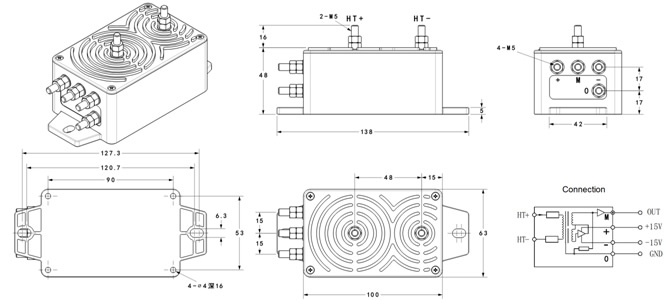

外形尺寸

使用說明

1、傳感器錯誤的接線可能導致模塊損壞。

2、傳感器通電后，當被測電壓從傳感器輸入HT+端和HT-端接入，即可在輸出端測得同相電壓值。

3、傳感器安裝使用環境應無導電塵埃及腐蝕性。

4、傳感器安裝好后，操作人員勿觸摸任何裸露導電部分。必要時可對傳感器進行防護，如加防護罩等。
