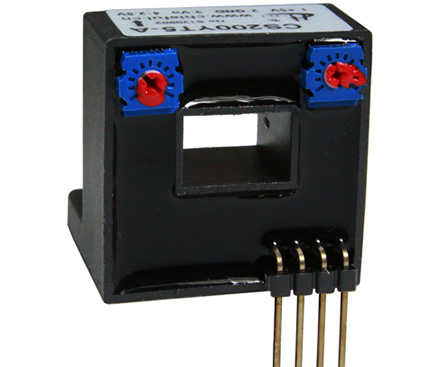

CS200YT5系列

電參數

型號

CS050YT5

CS100YT5

CS150YT5

CS200YT5

I_PN

原邊額定輸入電流

50

100

150

200

A

I_P

原邊電流測量范圍

0～±100

0～±200

0～±300

0～±400

A

V_OUT

副邊額定輸出電壓

  1±1%

V

V_C

電源電壓

   +5(±5%)

V

I_C

電流消耗

<20

mA

V_d

絕緣電壓

在原邊與副邊電路之間2.5kV有效值/50Hz/1分鐘

ε_L

線性度

 <1

%FS

V₀

零點失調電壓

T_A=25℃                         2.5±1%

V

V_OM

磁失調電壓

I_PN→0                           <±20

mV

V_OT

失調電壓溫漂

I_P=0  T_A=-25～+85℃              <±0.5

mV/℃

Tr

響應時間

≤3

μs

f

頻帶寬度(-3dB)

DC～20

kHz

T_A

工作環境溫度

-25～+85

℃

T_S

貯存環境溫度

-40～+100

℃

R_L

負載電阻

≥10K

Ω

m

質量(約）

26

g

標準

Q/320115QHKJ01-2013

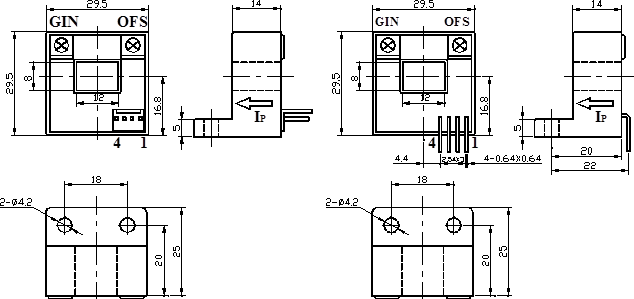

外形尺寸                                        應用電路

引腳說明： 1,+5V  2,0V(電源地)  3,V_OUT   4,NC或2.5V基準電壓   OFS,零點調節  GIN,幅度調節

（備注：引腳4一般按照NC處理，如需2.5V基準輸出訂貨時備注說明）

使用說明

1、錯誤的接線可能導致傳感器損壞。傳感器通電后，當被測電流從傳感器箭頭方向穿過，即可在輸出端測得同相電壓值。

2、傳感器的輸出幅度可根據用戶需求進行適當?shù)恼{(diào)節。

3、可按用戶需求定制不同額定輸入電流和輸出電壓的傳感器。
