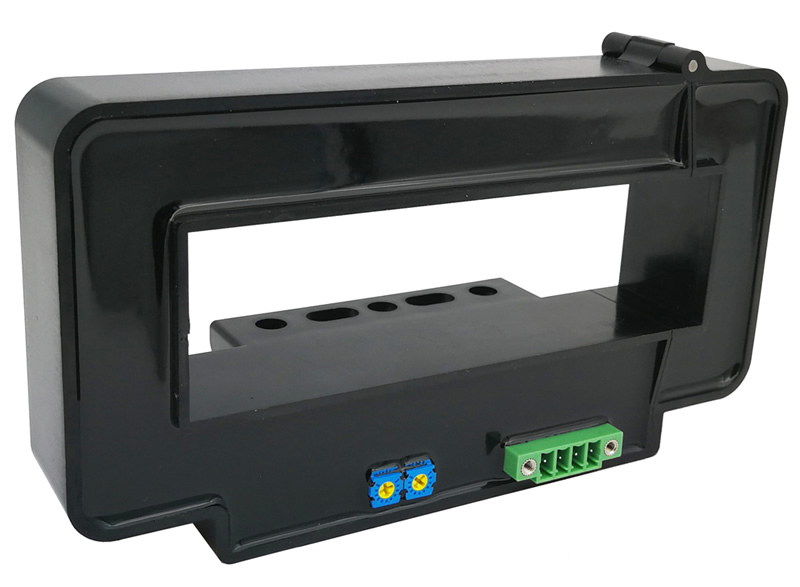

CS6000KAC系列霍爾可拆卸電流傳感器

型號:CS6000KAC系列 訪問:9524次 產品手冊下載
  • 產品詳情
應用霍爾效應開環原理的電流傳感器，能在電隔離條件下測量直流、交流、脈沖以及各種不規則波形的電流。

電參數

型號

CS500KAC

CS1000KAC

CS2000KAC

CS3000KAC

CS6000KAC

IPN

原邊額定輸入電流

500

1000

2000

3000

6000

A

IP

原邊電流測量范圍

0～±1000

0～±2000

0～±4000

0～±6000

0～±7000

A

VOUT

副邊額定輸出電壓

  5±1%

V

VC

電源電壓

   ±12～±15(±5%)

V

IC

電流消耗

<30

mA

Vd

絕緣電壓

在原邊與副邊電路之間5kV有效值/50Hz/1分鐘

εL

線性度

<1

%FS

V0

零點失調電壓

TA=25℃                         <±25

mV

VOM

磁失調電壓

IPN→0                           <±20

mV

VOT

失調電壓溫漂

IP=0  TA=-25～+85℃              <±1

mV/℃

Tr

響應時間

≤7

μs

f

頻帶寬度(-3dB)

DC～20

kHz

TA

工作環境溫度

-25～+85

℃

TS

貯存環境溫度

-40～+100

℃

RL

負載電阻

≥10K

Ω

m

質量(約）

610

g

標準

Q/320115QHKJ01-2016

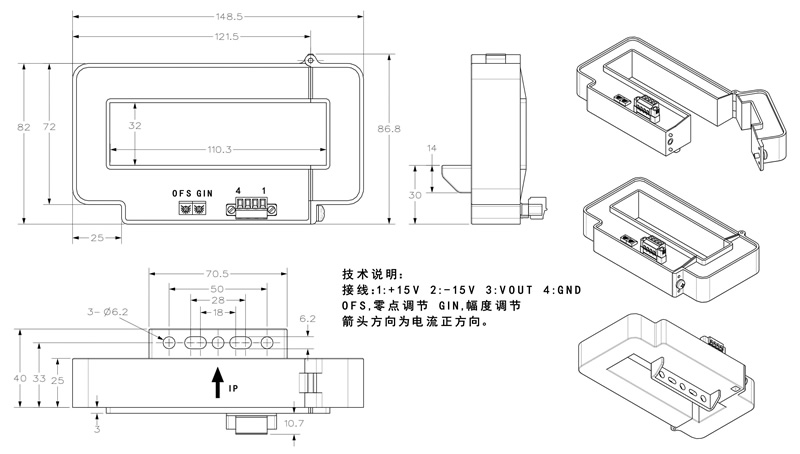

外形尺寸



   引線輸出： 紅,+15V   藍,-15V   黃,Vout   黑,0V(電源地)

使用說明

1、錯誤的接線可能導致傳感器損壞。傳感器通電后，當被測電流從傳感器箭頭方向穿過，即可在輸出端測得同相電壓值。

2、傳感器的輸出幅度可根據用戶需求進行適當?shù)恼{(diào)節。

3、可按用戶需求定制不同額定輸入電流和輸出電壓的傳感器。
